Светотехника 977? ⇐ РАФ-977

[Serzhi]

Подскажите, вот у ЕрАЗа сзади 3 фонарика на сторону. Задний ход, поворот, и совмещённый стоп-габарит

А у РАФ-977 по 2 фонарика. Как там реализовано?

[Димон]

Габарит , стоп , поворот . У меня так

[Serzhi]

Но у тебя же по 3 фонарика?

Тогда белый за что отвечает, если Габарит , стоп , поворот

[Тигра]

с лево на право - поворот, стоп/габарит, задний ход, видимо так

[Serzhi]

Выше написано что у него Габарит , стоп , поворот
про зх ничего нет

[Димон]

Белые габариты .

Отправлено спустя 1 минуту 30 секунд:
Какой там задний ход . Там сроду его не было

Отправлено спустя 6 минут 49 секунд:
Габариты будут красные . Это я так прикидовал белые .

[Serzhi]

Габариты будут красные . Это я так прикидовал белые .

Бери на заметку:

Думаю себе сделать временный вариант, пока до установки автобусных в хроме руки не дойдут

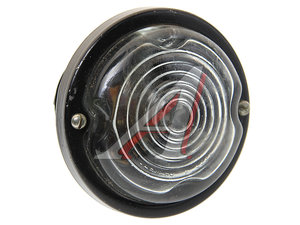

На все фонари прозрачные светорассеиватели (думаю проще всего сразу в сборе взять)
http://www.avtoall.ru/ukazatel_povorota ... _o-087642/


В низ обычные прозрачные 21Вт (у меня ЗХ есть с завода, он рубильником у кулисы включается)

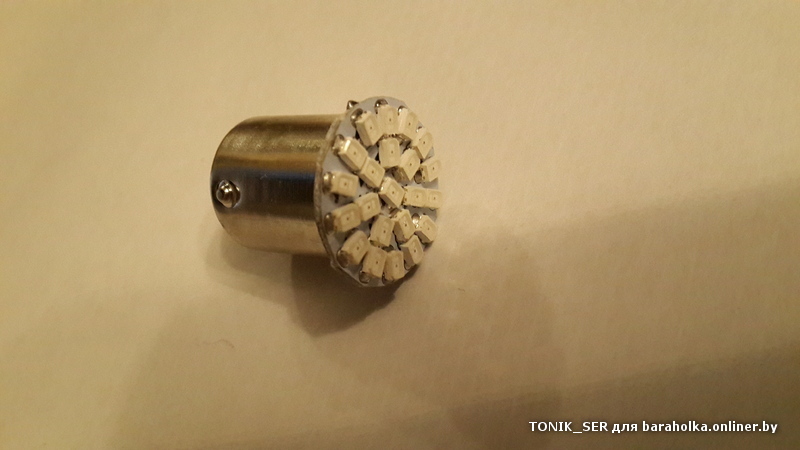

В поворот вот такого плана светодиодные желтые

или подобного плана, их хватает

И в верх стоп-габарит вот такие лампочки
http://radio-bazar.sells.com.ua/lampa-a ... d1157/p833


А после установки автобусных в хроме (возможно тоже с белыми стеклами) задний ход можно на отдельную противотуманку поставить, выезжающую из-под задней юбки при включении

Опять же светодиоды поставить - меньше электроподтебление, генератору проще.

[Димон]

У меня будет так

[Serzhi]

а задний ход будет как? Или никак?

[newengine]

что-то похожее у автобусов Богдан

[Димон]

Serzhi, скорей всего никак .

Отправлено спустя 5 минут 39 секунд:
Или стоп и габариты вместе сделать . И замутить задний ход . Пока не знаю , буду думкать

[Р/762в]

На РАФ-977 была схема, аналогичная ГАЗ-21в этой части.
Белый - задний ход (слабая нить не задействована).
Красный - габарит+стоп+указатель поворота(!)
Поворотником работала та же нить 21Вт, что и Стоп-сигналом.
Для этого была хитрая схема коммутации, как и на многих грузовиках.
...
На ЕрАЗах начиная с "В" появился третий фонарь - отдельный УП, по евро-требованиям.
Тогда на все грузовики и автобусы внедряли это дело, даже на реликтовый ЗиЛ-157 .
Соответственно, схема упростилась.
...
Свет заднего хода был и на 977 и на всех ЕрАЗах. Но ...быстро ломался.)))
От механизма переключения идет тоненькая плоская тяга к поворотному выключателю с рычажком.
Он должен висеть в моторном отсеке на ребре между механизмом переключения передач и катушкой зажигания.
Такой круглячок из цинкового сплава с рычажком...
Если он утрачен, то там же должны болтаться два проводка коришневых с наконечниками-вилочками под винт.

Отправлено спустя 25 минут 49 секунд:

Габариты будут красные . Это я так прикидовал белые .

И в верх стоп-габарит вот такие лампочки
...
А после установки автобусных в хроме (возможно тоже с белыми стеклами) задний ход можно на отдельную противотуманку поставить, выезжающую из-под задней юбки при включении

Опять же светодиоды поставить - меньше электроподтебление, генератору проще.

Пластмассовый рассеиватель (который без ободка) - довольно неплохо сделанная линза Френеля.
Со штатной лампой светит очень прилично, не то, что стеклянные.
Но именно с "точечным" источником света, который должен быть в фокусе линзы.
В корпусе лампа стоит набекрень, но нить - в фокусе.
А если ее заменить на эту светодиодную матрицу, система нарушится.
В штатном патроне диоды будут светить не по оси, а криво.
По идее надо в корпус вставить другой патрон, вдоль оси. Со стекляшками получится неплохо.
Но с линзой Френеля - врядли, ведь в фокусе окажется только один диод
...
Есть мысль поэкспериментировать с другими диодными лампами:
которые идут в потолочные светильники вместо галогенных 12-вольтовых спотов.
Они тоже в фокус не попадут, но можно поиграть расстоянием и мощностью (яркостью)...
Например, для заднего хода поставить "эквивалент 60 Вт" - как фара! - при реальной мощности около 7 вт.
А на прочие сигналы - поменьше. Есть они и "какбы"-25, -35вт и др.

Ну и для правильного цвета - светофильтр внутри предусмотреть придется.
/Хотя лично я "седые" фонари по кругу не люблю, люблю цветные яркие рассеиватели /

[Serzhi]

По светодиодным лампочкам тоже не всё просто, там разные типы есть

Вскоре буду экспериментировать, фонарики по прикупил, сейчас почтой едут....
