Подрулевой на более красивый от 3110, я ещё не менял, он стоит от газ 2410, 31029 итд, две фишки из него растут, схему брал вот эту, цвета конечно у всех свои бывают:-), моторедуктор кажись сл136

[batonovich]

а его маркировку можно? и еще вопрос а подрулевой переключатель какой нужен? и если можно схему

предлагаю свою схему мотор_редуктор ваз_2108 подрулевой газель реле паузы газ 3110 все проверено работает на ура
что не понятно попробую объяснить в меру сил

[Мишаня воронеж 1]

восьмерошный такой же как на волге они одинаковые.я вроде разобрался купил разложил осталось собрать и радоваться

[Мишаня воронеж 1]

собрал схему как надо.но реле работает и на прерывистом и на малом и на большом режиме.кто что посоветует?

[udarnick]

Схему сборки какую взял? Моторедуктор какой? Реле какое? Подрулевой?

[Мишаня воронеж 1]

схема 3110, подрулевой тоже,мотор тот который новый редукторный волгин и восьмеркин.реле (РС 431б)

[udarnick]

Я иак понял, что на всех режимах прерывание идёт после одного взмаха или реле издаёт посторонние звуки?
Если вся схема собрана правильно, то смотри массу! Она должна быть не просто хорошая , а очень хорошая! Я железный контакт совмещённый с крелением реле к корпусу продублировал проводом к кузову, а то тоже непойми чего было, и массу мотора тоже продублировал на болт клемной колодки, где фары подключаются и всё стало ок!
Единственно, меня не устраивает, что в момент брызганья движение щёток прекращается.... но с этим потом поборюсь

[Мишаня воронеж 1]

Я иак понял, что на всех режимах прерывание идёт

да на всех режимах работает реле.

[Кирилл 2203]

Дорогие форумчане!

Столкнулся я тут с проблемой. Дело в том, что с момента покупки РАФа стеклоочистители после выключения их останавливались на том месте, где их выключил. Со временем привык ловить это положение и выключать их так, чтобы они останавливались внизу стекла. Но это совсем не дело, так как не всегда бывает это удобно делать в процессе движения.
Стал разбираться с проблемой. Машина у меня 88 г. в., выключатель П 315, если не ошибаюсь. Стеклоочиститель СЛ 137 с мотор - редуктором МЭ 248. К мотору подключается 6 проводов, 1 - питание, остальные приходят с переключателя.

Разборка редуктора показала, что концевой выключатель, который должен быть на шестерне, отсутствует. Видны следы того, что этот выключатель сломан. Попытки подобрать от чего то похожий закончились ничем. Насколько я смог выяснить, обычно на РАФы моего года и ранее ставили СЛ 137 с мотор - редуктором МЭ 227 (с 24 Волги). Поиск мотора МЭ 248, установленного у меня по каталогам, указали на то, что это мотор стеклоочистителя с ГАЗ - 14 .
Сравнил с волговским СЛ 109 с мотором МЭ 227 - выводов с мотора на один меньше на волговском. Это видно на фото.

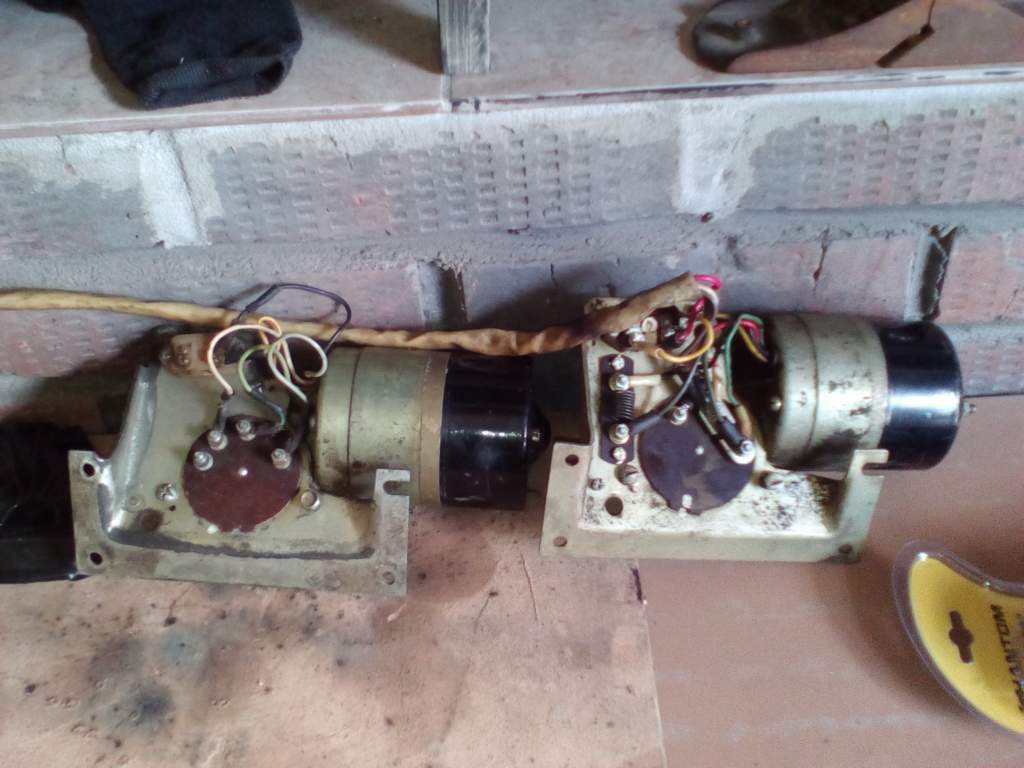

Слева - СЛ 137 с МЭ 248, справа - СЛ 109 с МЭ 227


Также хочу добавить, что проблем с медленным движением дворников даже по сухому стеклу никогда не испытывал. Было две скорости, но была претензия, что не останавливались сами в нижней части стекла.

Никто не сталкивался с подобной проблемой? Если сталкивались - как решали?

Может завалялся у кого заведомо исправный СЛ 137 с мотором МЭ 248?

[Алекс63]

Добрый день!
Столкнулся с ситуацией.
В РАФе очередь ППР дошла до дворников, нсухую вообще не трут. После разбоки обнаружил в обмотке якоря два кончика провода. На разрыв непохоже. Далековато друг от друга. Может так и должно быть? Фото выложу завтра

[Artyemy]

Заменил моторчик дворников на моторчик от ГАЗ-31105. Поставил подрулевой от Газели, реле дворников от ГАЗ-31029. Набор оригинальный, но исходил из того, что было. Подружить между собой детали оказалось не просто, а очень просто Сразу же разгрузил подрулевой релюшками. Вот схема всего этого непотребства.
